INSTALASI PLN DENGAN GENSET

Minggu, 15 November 2015

Buat para sahabat yang lagi bingung membuat instalasi PLN dengan Genset,mudah-mudahan postingan saya dapat membantu.

Berawal dari listrik yang sering mati,apalagi dimusim hujan seperti sekarang ini (2015),sering padamnya listrik karena kabel tegangan tinggi sering terkena ranting pohon,maklum saya tinggal di pedesaan.
Untuk mengantisipasi saya membeli Genset Honda EP2500CX,saya membuat instalasinya dengan menggunakan Change Over Switch (COS) dan sedikit modifikasi dengan alrm untuk mengantipasi kalau PLN sudah nyala,jadi ga tungak tengok ke rumah tetangga.

Cara kerjanya:
Bila PLN mati,putar tuas COS ke posisi Genset lalu hidupkan saklar Alrm,nyalakan genset,ketika PLN hidup kembali Alrm akan berbunyi tit...tit...tit.. lampu indicator menyala,sebagai pertanda saatnya mematikan genset dan memutar tuas ke posisi PLN kemudian matikan saklar Alrm.



Part yang dibutuhkan:
1.Change Over Switch 15A (sesuai keburtuhan)
2.Alrm dengan indicator Led AC
3.Kabel 3x1,5 5meter (sesuai kebutuhan)

Langkah kerja:

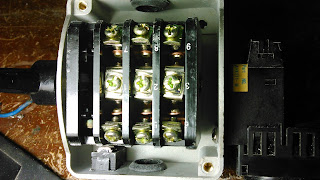

1.Pada COS tentukan yang akan dijadikan incoming dan outgoing
   Contoh: pin 1,2,3=genset,4,5,6=ke instalasi rumah,7,8,9=PLN
    pasang alrm dengan pin 7,8,9 dan beri saklar untuk memtaikan alrm      disaat PLN sudah nyala .













2.Instal COS dengan PLN




















3.Lakukan ujicoba




















Mudah-mudahan bermanfaat,bila kurang jelas silahkan ditanyakan.....
Bila anda butuh Box kontrol kamera mobil klik DISINI

2 komentar:

Anonim,  10 Mei 2016 pukul 18.26

Masukan aja bro,,,,pakai relay omron 220v aja lebih praktis,,,tanpa saklar,,,auto swich gitu,,jadi ketika listrik mati trus nyalain genset n saat listrik nyala genset mati otomatis,,,

Bang mi'ing 13 Mei 2016 pukul 05.25

Anonim, 10 Mei 2016 18.26@ Masukan yang bagus tuh...
