Mungkin anda seorang breaker,sebagai pengguna alat komunikasi radio mungkin tak asing dengan power supply.
Bagi yang sudah amatir mungkin rangkaian ini sudah kurang dibutuhkan,tapi bagi anda yang tingkat pemula atau mungkin untuk kebutuhan lain,rangkaian elektronika sederhana ini bisa anda coba.
Silahkan perhatikan gambar dibawah ini :
Mudah-mudahan bermanfaat.
Butuh Module kamera depan klik Disini.
Adakalanya kita membutuhkan rangkaian elektronika untuk penguatan yang tidak terlalu besar.Biasanya banyak dipakai para hoby elektronika,oleh karena itu saya memposting rangkaian elektronika sederhana "Amplifier Mini 6 Watt".
Mudah-mudahan rangkaian sederhana ini dapat membantu anda yang sedang membutuhkan.
Silahkan perhatikan gambar dibawah ini :
Mudah-mudahan dapat bermanfaat.....
Buat sahabat yang membutuhkan rangkaian penguat mic yang tidak terlalu besar,dapat mencoba rangkaian sederhana ini "Pre amp Mic 1 Transistor".
Rangkaian sederhana ini dapat dapat anda aplikasikan pada rangkaian lain yang membutuhkan ,seperti hoby elektronika.
Untuk lebih jelasnya silahkan perhatikan gambar dibawah :
Mudah-mudahan bermanfaat untuk yang membutuhkan.
Anak laki-laki hobynya main mobil2an,lebih gede dikit maunya yang pake remote.
Ujung-ujungnya yang capek bapaknya,habis gimana enggak, kalo batrenya habis minta di cash,lama-lama kesel juga bongkar pasang batre ni-cad nya.
Karena Batrenya harus dikeluarkan dari mobilannya.
Akhirnya saya coba modif dikit dengan membuat stop kontak diluar mobilan agar batre tak lagi di lepas dari casingnya yang cukup rumit melepasnya.
Dengan langkah sebagai berikut :
1.Siapkan jack DC satu set.
2.Kabel secukupnya.
3.Jumper kabel ke batre ni-cad (lihat foto).
4.Pasang soket DC pada bagian luar mobilan,cari posisi yg mudah,(lihat foto)
5.Solder kabel dengan soket DC yang telah terpasang tadi,hati-hati min(-) dan plus(+) jangan terbalik (lihat foto).
6.Ujung dari adaftor diganti dengan jack DC (lihat foto).
7.Pada saat mau cas tinggal colokin jack ke soket DC.
Jadi pengisian batre ni-cad mobilan tak perlu lagi bongkar pasang batre yang cukup merepotkan.
Mudah-mudahan bermanfaat.
Bila anda butuh Module untuk pengaturan kamera parkir dan depan klik MODULE CAMERA
Screen shot adalah sebuat gambar yang menampilkan aktifitas komputer.
Screen shot sangat dibutuhkan untuk menunjang atau memperjelas pada postingan.
Perhatikan screen shot dibawah ini :
Oke kita langsung aja titik permasalahannya,yaitu cara membuat screen shot.
Ikuti langkah berikut :
1.Buka tampilan yang ingin dibuat screen shot pada komputer anda.
2.Tekan pada keyboard tombol "Printscreen sysRq" satu kali.
3.Buka program "Paint" pada windows.
4.Tekan "Ctrl + V" (bersamaan),maka gambar akan tampil.
5.Selanjutnya tekan"Ctrl + S" (bersamaan) dan liat hasil di My Picture.
Gampangkan dan mudah-mudahan bermanfaat.
Berawal dari rasa ingin berhemat pengeluaran keluarga,terutama pada urusan air minum.
Seiap bulan saya menghabiskan air minum antara 7 s/d 8 galon air isi 19 liter.
Diskusi dikit dengan keluarga,saya coba membeli alat penjernih air minum merk "PUREit" dari Uniliver,itu setelah saya tanya dengan orang yang pernah memakai dan sedikit browsing buat bahan masukan.
Setelah saya beli ternyata ada kendala pada saat mengambil air dari keran PUREit,gelas harus dipegang terus karena ga ada tatakannya.
akhirnya saya coba membuat dudukan PUREit agar gelas ga selalu di pegang.Kalo beli mungkin ada tapi satu lagi bro.... intinya ngirit.......
Ini saya posting hanya sekedar motivasi buat teman-teman yang hoby ngirit seperti saya.
Semoga bermanfaat.
Menanggapi usulan dari temen yang menginginkan rangkaian elektronika sederhana yang dapat menghidupkan Neon 220v ac dengan aki 12V DC.
Maka saya coba menampilkan rangkaiannya,mudah-mudahan dapat menjawab keinginan teman yang memerlukan.
Perhatikan gambar rangkaian dibawah ini :
NB:untuk keterangan klik pada gambar.
mudah-mudahan bermanfaat.
Bila anda butuh Module kamera parkir mobil klik DISINI
Suara pada sound sistem anda kurang base dan trebel dan juga kurang berssih.
Nah rangkaian elektronika sederhana di bawah ini adlah solusinya.
Berikut adalah Rangkaian Aktive Loudness :
Rangkaian diatas dapat merubah sound system anda,untuk keterangan komponen silahkan klik pada gambar.
Selamat mencoba ,semoga bermanfa'at.
Agar undangan pernikahan atau khitanan anak rapih dan enak di pandang,maka nama dan alamat undangan harus di print dengan baik.Oleh karena itu mari kita membuat label undangan yang biasanya menggunakan label yang sudah jadi biasanya merek Tom & Jery.
Berikut cara membuatnya :
1. Buka MS Word
2. klik menu File > New
3. Klik Tools>Letter and Mailings>Envelopes and Labels
4. Beri tanda pada "Full page of the same label"
5. Klik "Option"
6. Setelah itu muncul dialog box "Label Options"
7. Pilih pada box "Label Products" pilih "other/Custom"
8. Dikolom "Product Number" pilih "AE (3X5)-Address"
9. Klik "New Label" pada bagian bawah
10.Muncul kotak dialog seperti dibawah ini.
11.Dikolom "Label Name" beri nama misal "Label"atau apa saja
12.Ambil Label Tom&Jery yang berukuran 103,ukur side margin,horizontal pitch
13.Klik "Oke"
14.Klik Oke lagi pada dialog box label option
15.Pada dialog box Envelop and Labels klik "New Documents" dan hasil akan seperti ini
16.Karena ukuran kertas belum sama dengan kertas Tom & Jerry,kita samakan dulu.
17.Klik File-Page setup kemudian ukur dengan penggaris lebar dan tinggi pada kertas kuningnya.Lebar 20 cm tinggi 16,5cm,masukan ukuran kertas dan pastikan paper sizenya adalah "Custom" setelah itu baru masukan angkanya dan klik "Ok"
18.Maka kita akan mempunyai ukuran sama dengan Tom & Jerry no.103 dan simpan dalam format "MS Word Template" .Klik save-as>"Document Template"
Selamat mencoba mudah-mudahan bermanfa'at.
Biasanya membuat Drop Cap dengan cara memasukan kode pada Edit Template dengan memasukan kode yang berbeda pula pada masing-masing tutorial.
Buat saya memasukan kode pada Edit Template ada resiko kegagalan,tapi dengan cara ini kita tidak perlu memasukan kode pada Edit Template tapi memasukan kode langsung pada postingan di posisi Edit HTML dan jangan di posisi Tulis,tapi untuk penulisan dapat dilakukan di posisi Tulis.
Pengen tau kelanjutannya klik terus coy...
Read more...
Buat para sahabat yang ingin berkreasi untuk membuat rangkaian elektronika sederhana yang dapat mencharger batere jenis ni-chad.
Dibawah ini rangkaian elektronika sederhana untuk mencharger batere jenis Ni-Cad.Batere Ni-Chad adalah jenis betere yang dapat diisi ulang seperti batere HP atau batere mainan anak-anak.Untuk bentuk dan tegangannya sama seperti batere biasa.
Langsung aja simak gambar rangkaian dibawah ini :
Keterangan :
Untuk mengisi batere jenis Nicad yang telah habis kekuatannya diperlukan suatu rangkaian yang dapat mengalirkan arus secara konstan dalam range beberapa mili ampere.IC timer ZN 1034 akan menggerakan saklar dalam bentuk relay untuk meneruskan arus dari IC penstabil tegangan 7805.
Bila batere telah penuh maka relay akan off (mati) dan indicator led akan menyala.
Selamat mencoba .............
Bila di rumah kita banyak tikus dah pakai perangkap tapi ga ada habis-habisnya,ada cara yang lebih mudah dan lebih ramah lingkungan tanpa harus membunuh.
Dengan rangkaian ini kita hanya mengusir jauh dari rumah,tapi dengan syarat tikus itu penakut kalau tidak ya gitu dech he...he...he...
Dibawah ini ada rangkaian elektronika sederhana "Rangkaian Pengusir Tikus" dapat anda praktekkan :
Keterangan :
Untuk mengusir tikus bisa anda buat dan anda tempatkan di dapur maupun di ruang makan.Tujuannya agar tikus kabur dan tak mau mendekat.Rangkaian ini apabila bekerja akan mengeluarkan getaran suara yang tinggi ,sehingga tikus dapat menangkap suara itu dan membuat tikus jera dan merasa takut dengan ruangan yang bersuara.Jadi mungkin telinga anda tidak dapat mendengar suara rangakain ini.
Akhirnya mudah-mudahan bermanfa'at.
Menentukan kaki transistor adalah tehnik dasar buat yang hoby elektronika.Hal ini ternyata gampang-gampang susah,gampangnya ya kalau sudah tahu susahnya tentu ya karena belum tahu he..he..he...
Bila kita telah dapat menentukan mana Basis (B),Emitor (E) dan Colector (C),berarti kita dapat mengetahui transistor itu rusak atau sudah bocor.Tadinya hal ini saya ga posting karena dalam postingan saya dah ada rangkaian elektronika yang berjudul dengan rangkaian ini secara otomatis kita dapat mengetahui jenis transistor dan dapat mengetahui kaki transistor serta bahan transistor tersebut,tapi buat para sahabat yang males membuat rangkaian dapat menggunakan tehnik seperti ini.
Silahkan anda simak :
Pertama temukan kaki BASE (B) seperti gambar dibawah ini,hal ini juga kita dapat mengetahui transistor tersebut masih baik atau rusak.
Gunakan pada avo meter dengan skala x1 atau x10,jangan gunakan x1k atau x10k.
Hasil pengukuran diatas adalah :
1. A dan B “jalan”, Base di kaki 1 jenis transistor NPN
2. C dan D “jalan”, Base di kaki 2 jenis transistor NPN
3. E dan F “jalan”, Base di kaki 3 jenis transistor NPN
4. D dan E “jalan”, Base di kaki 1 jenis transistor PNP
5. A dan F “jalan”, Base di kaki 2 jenis transistor PNP
6. B dan C “jalan”, Base di kaki 3 jenis transistor PNP
7. Selain kombinasi di atas, berarti transistor rusak(short antar kaki-kakinya)
Mencari kaki Emitor(E) dan Colektor(C) :
1.Set AVO meter pada posisi x1k atau x10k
2.Misal transistor yang kita gunakan jenis NPN
3.Lakukan pengukuran seperti gambar di bawah
Perhatikan penunjukkan jarum, apabila jarum bergerak ke kanan maka kaki 1 (pada probe positif) adalah emittor dan kaki 2 (pada posisi probe negatif) adalah colektor. Atau Jika dipasang kebalikkannya (probe positif pada kaki 2 dan probe negatif pada kaki 1) dan jarum tidak bergerak, maka kaki 1 adalah emitter dan kaki 2 adalah kolektor.
Untuk transistor jenis PNP dapat dilakukan seperti diatas dan hasilnya kebalikan dari jenis NPN
Bagi yang butuh Module kamera depan Mobil anda klik Disini
Akhirnya mudah-mudahan bermanfa'at dan jangan lupa komentarnya demi kemajuan kita bersama coy......
Buat sobat yang hoby elektronika yang menginginkan rangkaian sederhana berupa dua buah lampu kerdip,boleh di simak rangkaian dibawah ini.Aplikasi penggunaan dapat anda gunakan sesuai kebutuhan.
Gambar rangkaian :
Untuk keterangan silahkan klik pada rangkaian.
Mudah-mudahan bermanfa'at dan jangan lupa komentarnya Sob!
Saya punya UPS sudah 1,5 tahun lalu,saya beli karena PLN di tempat saya selalu mati sehingga komputer saya pernah rusak dibuatnya.Selama itu saya juga memanfa'atkannya sebagai lampu emergency tapi tidak berjalan otomatis jadi harus dicolokan stekernya ke UPS.Hal ini ternyata repot juga karena pada sa'at PLN mati keadaan di dalam rumah gelap terkadang saya sulit juga mencari posisi stop kontak UPS.Akhirnya saya berpikir kenapa tidak dibuat otomatis saja,jadi bila PLN mati lampu menyala otomatis dan bila PLN hidup kembali lampu padam ,seperti layaknya lampu emergemcy yang sesungguhnya.
Asal sobat ketahui UPS di rumah saya ga pernah saya cabut atau saya matikan sejak beli karena Komputer di rumah saya cuma ada satu dan yang pakai sekeluarga (4 orang),jadi komputer dirumah saya hanya standby aja kalau dah cape' main,begitu seterusnya 24 jam dalam sehari dan 7 hari dalam seminggu.
Akhirnya saya coba modifikasi UPS menajdi doble fungsi selain untuk komputer juga saya pergunakan Lampu emergency otomatis.
Langkah - langkah pengerjaan :
1.Siapkan alat-alat ;solder,timah,Avo meter,tang,obeng plus.
2.Siapkan bahan ; Relay 12v dc harga Rp 5.000.
3.Buka UPS cari relay untuk posisi beckup untuk di jemper sebagai input relay yang baru
4.Lepaskan kabel berwarna coklat 'yang ditunjuk dengan pensil'
5.Solder kabel dari jamper ke relay yang baru
6.Test stopkontak yang bawah pada UPS untuk emergency dan yang atas untuk Komputer
7.Perhatikan hasil uji coba dengan menggunakan avo meter,gambar di bawah pada posisi Normal (PLN posisi hidup),lampu pada UPS menyala Hijau sedang avo meter 0 volt AC(tidak ada arus)
8.Gambar dibawah posisi Backup (PLN posisi mati),lampu pada UPS menyala merah sedangkan avo meter menunjukan ada arus 220v ac
Rangkaian ini langsung saya coba dengan lampu yang saya hubungkan pada UPS ,Alhamdulillah berjalan sesuai dengan keinginan dan akhirnya saya menghemat lagi pengeluaran untuk pembelian lampu emergency......
Butuh Module kamera depan klik Disini.
Mudah-mudahan bermanfa'at ,apabila kurang jelas silahkan komentari....
Adakalanya kita tidak mengerti apa arti yang diucapakan oleh pengguna alat komunikasi disamping kode yang telah kita ketahui seperti "TEN CODE".Kode rahasia yang biasa dipakai dalam berkumunikasi radio baik amatir atau dari kesatuan,ada baiknya kita ketahui,yah..... sekedar menambah pengetahuan.
Inilah kode rahasia yang di pakai :
SANDI HURUF
Taruna : Berita
Gelombang : Jam/waktu
Semut : Pelajar
Lalat : Mahasiswa
Pangkalan : Rumah/kediaman
Cangkulan : Kantor/tempat kerja
Gajah : Derek
Komando : Kantor polisi
Tikar : Surat
Buntut tikus : Antena pendek (HT)
Belalai gajah : Antena atas
Laka : Kecelakaan
Jaya 65 : Kebakaran
Timor Kupang Pati : Tempat Kejadian Perkara
Timor Solo Kupang : TerSangKa
Timor Lombok Pati : Telepon
Timor Kupang Ambon : TerKendali Aman
Halong Timur : Handy Talky (HT)
Halong Pati : Hand Phone (HP)
Kupang Rembang : KendaRaan
Kupang Ambon : Kereta Api
Wilis Kendal : Walikota
Kendal Cepu : KeCamatan
Kendal Lombok : KeLurahan
Rembang Wilis : RW
Rembang Timur : RT
Rembang Rembang : Serse
Rembang Solo : Rumah Sakit
Rembang Pati : Rupiah
Anak Kijang : Pencuri/Tersangka
Ambon Demak : Angkatan Darat
Ambon Lombok : Angkatan Laut
Ambon Ungaran : Angkatan Udara
Pati Medan : Polisi Militer
Timor Medan : Tamu/Teman
Lombok-Lombok : Lalu Lintas
Timor Lombok : Lampu Lalu Lintas/Traffic Light
Sepi : Senjata Api
Sajam : Senjata Tajam
Curat : Pencurian Dengan Pemberatan
Curas : Pencurian Dengan Kekerasan
Curanmor : Pencurian Kendaraan Bermotor
Bandung Umar Solo : BUS
Medan-Medan : Metro Mini
Pati Demak Irian : Jam/Waktu
Solo Medan Pati : Pelajar
Solo Medan Ungaran : Mahasiswa
Solo Timur Medan : Rumah/Kediaman
Opak Kendal Jepara : Kantor/Tempat Kerja
Opak Pati Solo : Derek
Lombok Pati : Kantor Polisi
Lombok Irian : Surat
Lombok Demak : Antena Pendek (HT)
Bandung-Bandung : Barang Bukti (BB)
Bandung2 Padat : Makan
Bandung2 Medan : Bahan Bakar Minyak
Lampiran/Ambon : Istri
Monik : Anak
Solo Bandung : Stand By
Solo Garut : SiaGa
Medan Demak : Meninggal Dunia
Pati Ambon Medan : Pengamanan
Ambon Pati-Pati : Apel
Palang Hitam : Mobil Jenazah
Demak Pati Kendal : Dinas Pemadam Kebakaran
Jika sobat ingin menulis kode HTML atau script lainnya di postingan sobat,tentunya sobat harus memparsenya terlebih dahulu. Banyak mungkin yang sudah mengetahui ini dan memang banyak blog yang menulis beberapa script di postingnya.
Biasanya ada kode yang harus diganti satu persatu.
Tapi kalau kita lakukan dalam jumlah banyak tentunya bisa copot jari kita he...he...
Ada cara yang mudah yaitu dengan memanfa'atkan jasa pihak ke tiga.
Perhatikan langkah-langkah berikut :
Kunjungi situs ini http://centricle.com/tools/html-entities/ atau klik DISINI
1. Copy-paste kode HTML yang ingin anda parse ke dalam kotak yang disediakan.
2. Tekan tombol encode.
3. Terakhir, copy kode HTML yang sudah diparse ke dalam postingan anda
Bila sobat lihat kodenya tidak seperti yang kode sobat inginkan abaikan saja nanti setelah diterbitkan akan berubah sendiri.
Akhirnya mudah-mudahan bermanfa'at.
Upload fhoto di fhotobucket rupanya gampang-gampang susah,gampang buat para bloger yang sudah mahir tapi susah buat bloger seperti saya.Banyak tutorial yang menyediakan caranya tapi sedikit yang menerangkan secara mendetail,jadi agak sulit diikuti.
Agar ga lupa pengalaman saya,maka saya akan posting agar saya mudah untuk melihat kembali kalau saya membutuhkan.Mudah-mudahan bermanfa'at juga buat para sahabat.
Berikut langkah-langkahnya :
Sahabat harus daftar dulu ke fhotobucket sebagai member.Untuk itu kita persiapkan Username,password,alamat e-mail dan tanggal lahir,lalu klik

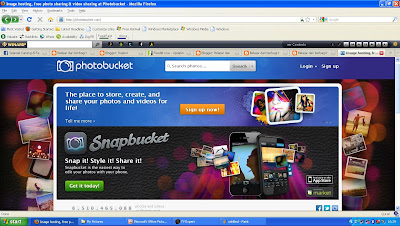

lalu akan muncul jendela ini

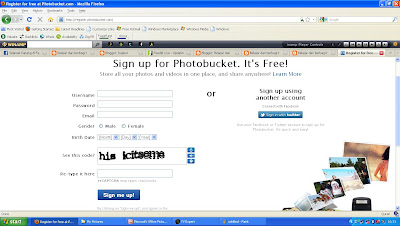

kemudian klik sign up now yang berwarna kuning,maka muncul jendela berikut
Kemudian isi username,password bebas sesuai keinginan sobat usahakan yang mudah diingat
isi juga e-mail anda dan masukan kode yang ada ke kolom "Re-type it here" lalu klik sign me up!
Muncul jendela diatas lalu klik "No thanks" dibawah tulisan NEXT
Lalu klik save
Lalu klik "upload photos and videos" lalu muncul
Pada gambar diatas, sahabat bisa mengupload gambar dari folder di dalam komputer sahabat. Tandanya, pada "my computers" ada tanda ceklisnya. Jika ingin mengupload dari web, phone, dan lainnya, sahabat tinggal memindahkan tanda cekisnya dengan mengklik pada tanda ceklis. Nah...untuk Upload silahkan sahabat klik pada "Upload images & videos"
Pilih photo yang akan diupload dari komputer sobat,lalu klik"open"
maka photo akan otomatis di upload.

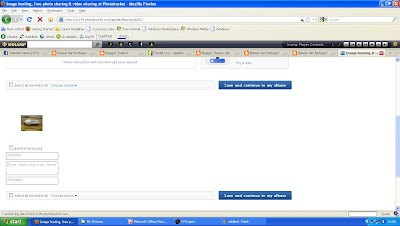

Pada screenshot di bawah klik "save and continue to my album"

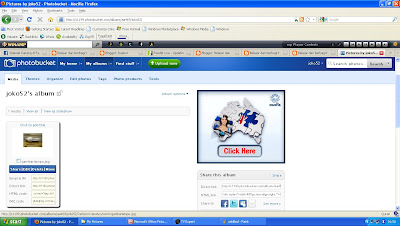

Setelah mengklik "save" biarkan proses penyimpanan selesai. ketika selesai, sahabat bisa arahkan mouse pada gambar dan akan timbul jendela konfirmasi seperti screenshot dibawah.
Email & Im : kode gambar untuk email dan Im
Direct link : kode gambar untuk berbagi
HTML code : kode untuk di pasang di website
IMG Code : kode gambar yang bisa di pasang di website juga.
Cukup mudah bukan mengupload gambar di Photobucket??? Selamat mencoba. dan jika sahabat ingin mengupload gambar lagi silahkan klik "up load now" diatas halaman yang berwarna hijau.
Terima kasih mudah-mudahan bermanfa'at.
© Blogger template Brownium by Bang mi'ing punya Jan 2010
Back to TOP
